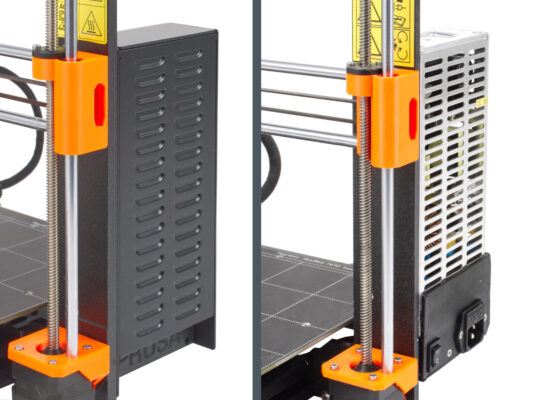

⬢This guide will take you throught the replacement of the silver PSU (Power Supply Unit) with the black PSU on your Original Prusa printer.

The following instructions are provided as an extension to preparation for the MK3.9/S upgrade and MK4/S upgrade.

⬢Before you start disassembling the printer, make sure you have received the black PSU 24V 240W from Prusa Research.

⬢Suelta los dos tornillos M3 que fijan la fuente de alimentación en la extrusión.

⬢Suelta los dos tornillos de cabeza redonda M4 que fijan la fuente de alimentación al bastidor.

⬢Retira la fuente de alimentación del marco.

⬢Suelta los ocho tornillos que fijan la placa posterior.

⬢Retira la placa trasera del marco.

⬢Desliza dos tuercas M3nE de la extrusión corta.

⬢Inserta las tuercas M3nE retiradas en el lado "exterior" de la extrusión corta.

⬢Comprueba que la estructura con las extrusiones cortas está rotada hacia ti.

⬢Coloca la placa trasera en las extrusiones y asegúrala con tornillos M5x16r, ¡NO APRIETES todavía!

⬢Ahora, aprieta totalmente los tornillos, pero DE MANERA DIAGONAL, comprueba la segunda imagen. Tan pronto como acabes, aprieta el segundo par. Después, procede con la segunda extrusión corta.

⬢Echa un vistazo al lado derecho del marco y localiza las tuercas M3nE. Inserta tornillos M3x10 en ellas. Gíralos solo 3-4 veces utilizando una llave Allen de 2.5mm, solo para que los tornillos se mantengan en su sitio.

⬢Toma la fuente de alimentación y colócala sobre los tornillos. Ajusta las tuercas M3nEs para que queden alineadas con las ranuras de la parte inferior de la carcasa de la fuente de alimentación.

⬢Desliza la fuente de alimentación en los tornillos y apriétalos, pero no demasiado firmemente todavía - ¡necesitamos que la fuente pueda moverse ligeramente para poder ajustar su posición en el siguiente paso!

Los tornillos deben poder sostener la fuente de alimentación en una posición "vertical" por ahora.

⬢Ahora echa un vistazo al chasis desde la parte frontal. Comprueba que la fuente de alimentación se encuentra en la parte posterior derecha del marco cuando se mira desde el frente.

⬢Inserta los tornillos M4x10r en los orificios del marco, hacia la parte delantera de la fuente de alimentación.

⬢Ajusta la posición de la fuente de alimentación, hay agujeros en la caja de la fuente, que deben alinearse con los agujeros en el marco. Por defecto, la fuente de alimentación está ligeramente más abajo de lo necesario, súbela un poco hasta que los tornillos M4 puedan engancharse en la rosca de la fuente de alimentación.

Asegúrate de que la fuente de alimentación esté presionada contra el marco y la extrusión de la parte inferior.

¿Todo alineado? Aprieta los tornillos M4 con la misma llave Allen de 2.5mm.

⬢Ahora, aprieta los tornillos M3 de la parte inferior.
