⬢Ce guide vous guidera tout au long du remplacement du ventilateur des LED UV sur l'' Original Prusa SL1S SPEED.

⬢Toutes les pièces nécessaires sont disponibles dans notre boutique shop.prusa3d.com

Notez que vous devez être connecté pour avoir accès à la section des pièces de rechange.

⬢Clé Allen de 2,0 mm

⬢Carton ou bloc souple équivalent (par exemple un morceau de tissu)

⬢Petit bol ou boîte pour ranger la visserie. Certains éléments de visserie sont très petits et peuvent être perdus.

Pour une meilleure prise en main, il est recommandé de préparer un établi propre avec un espace d'au moins 1 m x 1 m (40 po x 40 po).

Nous recommandons une lumière vive au-dessus de votre établi. Certaines parties à l'intérieur de l'imprimante sont sombres et une lumière insuffisante peut rendre la procédure très difficile.

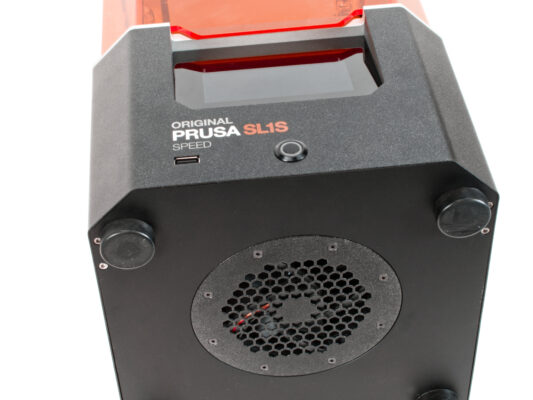

⬢Desserrez les huit vis au bas de l'imprimante. Rangez ces vis

⬢Retirez délicatement le ventilateur des UV LED de l'imprimante. Placez-le à côté de l'imprimante. Pas besoin de débrancher le câble du ventilateur.

⬢Déconnectez le câble du ventilateur des LED UV du câble d'extension.

⬢Il y a quatre colonnes sur le support du ventilateur. Alignez les quatre trous du boîtier du ventilateur avec les colonnes.Il y a quatre colonnes sur le support du ventilateur. Alignez les quatre trous du boîtier du ventilateur avec les colonnes.

⬢Poussez le ventilateur des LED UV sur les colonnes et faites glisser le ventilateur complètement vers le bas.

⬢Connectez le câble du ventilateur des LED UV avec le câble d'extension.

⬢Guidez le câble du ventilateur derrière la colonne la plus proche, comme sur la photo.

⬢Rassemblez autant de câbles LED UV que possible sur le côté gauche de l'imprimante. Poussez le câble jusqu'au bord de l'ouverture.

⬢Fermez le ventilateur des LED UV. Évitez de pincer le câble du ventilateur des LED UV !

⬢Assurez-vous de ne pas pincer le câble en vous assurant que le couvercle est au ras de la surface de l'imprimante.

⬢Alignez les trous après avoir fermé le ventilateur des LED UV.

⬢Fixez le ventilateur des LED UV en serrant huit vis à tête fraisée M3x5b, que vous avez retirées précédemment.

⬢Vous pouvez maintenant remettre délicatement l'imprimante sur ses pieds.

⬢Branchez l'imprimante et allumez-la.

⬢Sur l'écran tactile, accédez à Accueil -> Paramètres -> Calibration -> Selftest.

⬢Exécutez le Selftest et suivez les instructions à l'écran.

⬢Le Selftest ne prend que quelques minutes et nécessite une intervention de l'utilisateur. Si aucun message d'erreur ne s'affiche pendant le Selftest, tout est OK.
